一、背景

對于自動駕駛來說，建圖是必不可少的，目前主流廠商技術都在從HD到"無圖"進行過渡籌備中，不過想要最終實現真正的"無圖"還是有很長的一段路要走。對于建圖來說，包含了很多的道路元素，車道線，停止線，斑馬線，導流屬性，道路邊緣以及中心線(包含引導線)等。這里，中心線的預測通常是根據軌跡，通過數學公式進行擬合，目前學術上逐漸采用模型進行預測，但是對于下游(PNC)來說，還是存在不夠平滑，曲率不夠精準等問題，不過這個不在本次方案討論范圍內，先忽略，以后有空可以寫一寫。道路邊界對于PNC來說也是至關重要，約束車輛行駛范圍，避免物理碰撞發生。通常道路邊界的生成有幾種方法，一種是當做車道線的一部分，跟著模型一起輸出，但是沒有車道線的特征明顯，容易漏檢，而且道路邊界是異形的，基于分割的方案會比基于Anchor的方案效果穩定一些。另一種是HD的方法，根據處理后的車道線，按照距離和規則等虛擬出道路邊界線。本文給出一種新的解決方案，略微繁瑣，但是優點是可以延用已有的公開數據集進行處理生成，快速落地驗證，缺點是本方案不具備時效性，是離線的方法。



二、方案

數據集&模型整個方案的pipline如上圖所示，為了快速驗證效果，所以直接采用了公開的數據集BDD100k，這個數據集主要是用于可行駛區域, 車道線以及全景分割等。它的車道線有標邊線，但是沒有區分類別，沒辦法直接用，所以采用freespace來進行驗證。模型方面，理論上采用任何一個分割都可以，這里采用的是YOLOPv2, 模型提供了訓練好的權重和推理腳本，輸出如下所示。

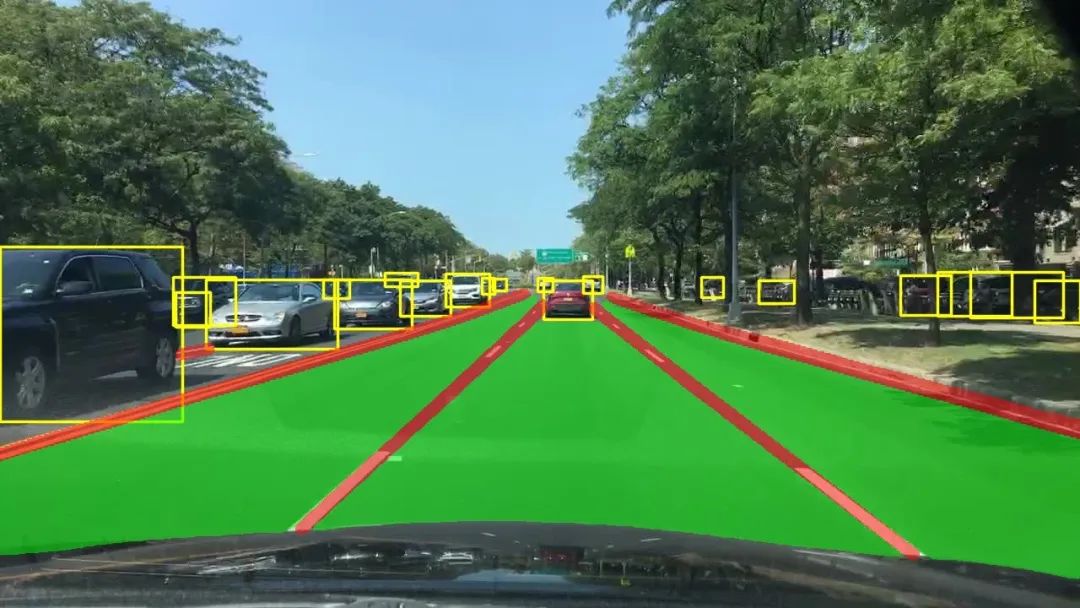

YOLOPv2輸出

差異性這個數據集存在一個與建圖的需求有所差異的問題，剛才提到這個方案是基于freespace做的，但是freespace是以實際能看到的邊界作區分的而不是道路的邊界，所以和實際建圖的需求有一些diff，上面圖里面能看到綠色的就是freespace的結果，被左邊的車擋住了道路的邊界，所以freespace就會以車輛邊界作為自身的界限。如果是實時的沒有什么問題，但是離線的話會產生diff，如果第一天有車，建圖后，第二天發現沒有車，那么可通行的范圍就被壓榨了。所以后續如果實際使用，需要以道路的邊界作為freespace的邊界線。



overview

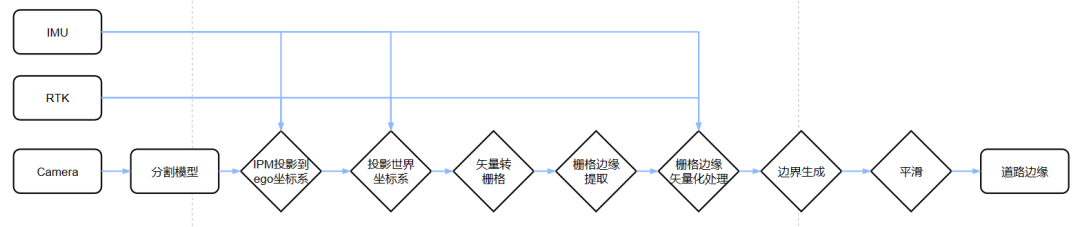

整體方案整個方案的pipline如上所示，對前視攝像頭得到的圖像進行畸變矯正后，喂進模型，輸出對應的freespace，由于IPM對于邊界以及遠處的投影效果不好的問題，所以只選取車前15m，左右20m的范圍，得到的freespace根據內外參以及自車位置投影到世界坐標系下。通過連續幀的疊加，可以生成世界坐標系下的2d點云。實際上需要的是邊緣，所以還需要對點云進行處理得到道路的邊緣，這里有嘗試過PCL以及AlphaShape等點云處理方法，能解決部分case的提取，但是還是依賴于調參，沒辦法自動化處理，下面有一些bad case示例。



世界坐標系2d點云



2d點云

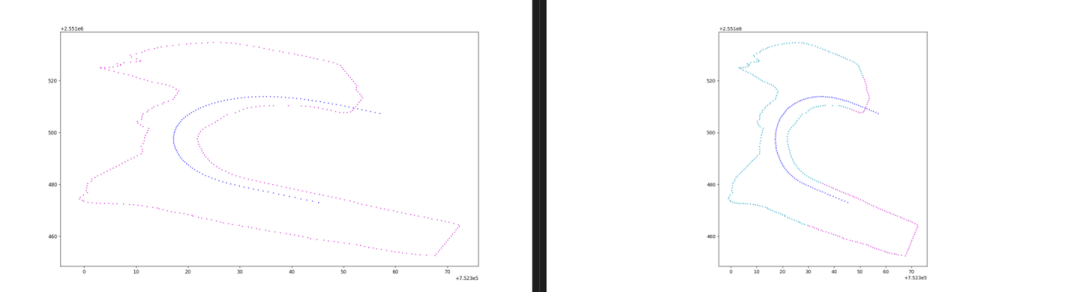

PCL



pcl濾波+邊緣提取結果

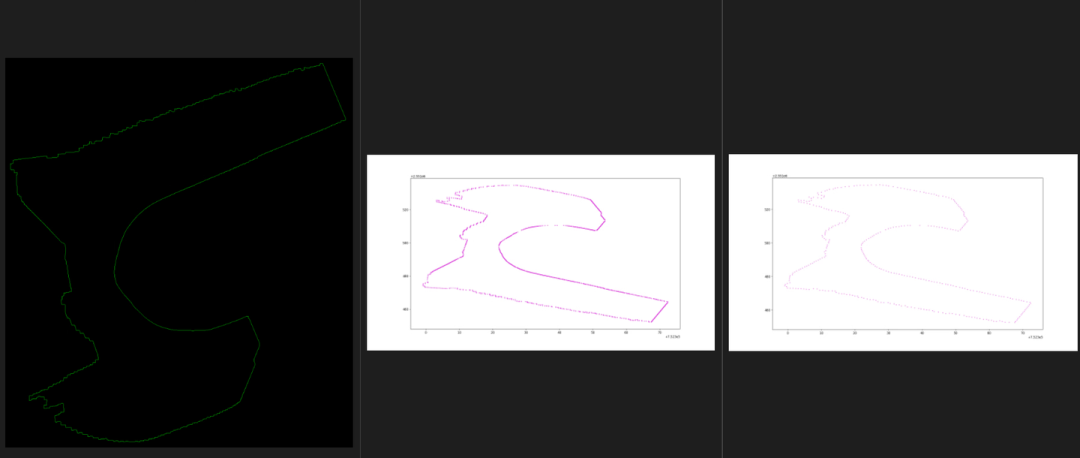

AlphaShape



alphashape提取結果

針對上面的問題，首先對世界坐標系的點云進行投影映射，我這里設置的是1個像素表示0.05m，因為一個車道線大概15-20cm寬，所以這一點點的誤差不影響反投影回去的結果。映射后，可以得到柵格的點云，由于從uv到世界坐標系轉換中，遠處的點會發散，所以在柵格圖像中需要對其進行過濾和填充處理，處理前后如下圖所示。

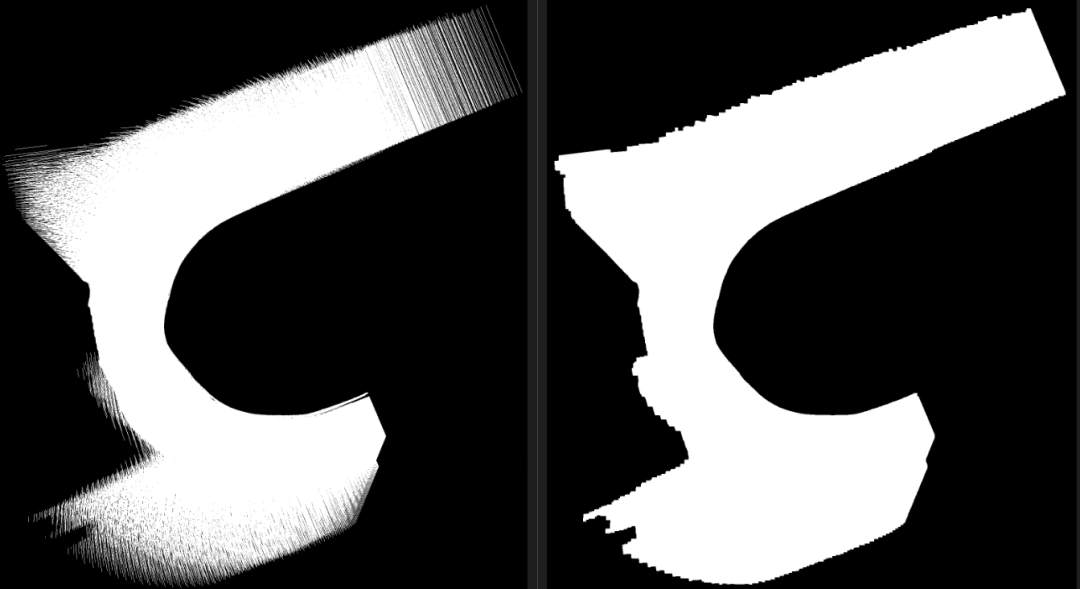

柵格處理

然后可以用圖像處理的方法得到整個柵格圖的邊緣并根據映射關系反投影到世界坐標系下，根據下游的需求對矢量化的點進行稀疏采樣或者插值處理，結果如下所示。

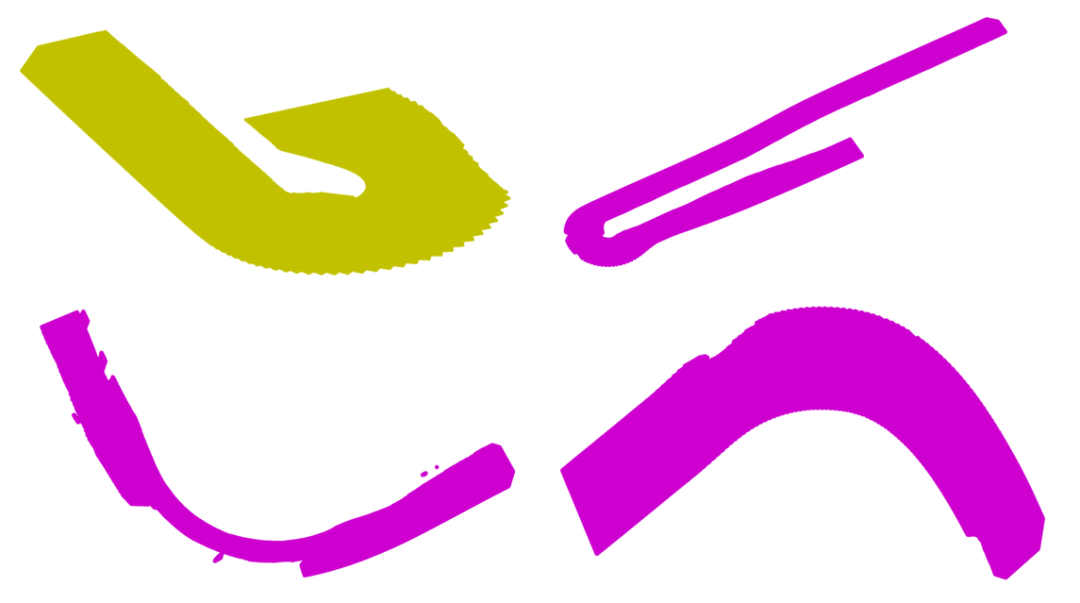

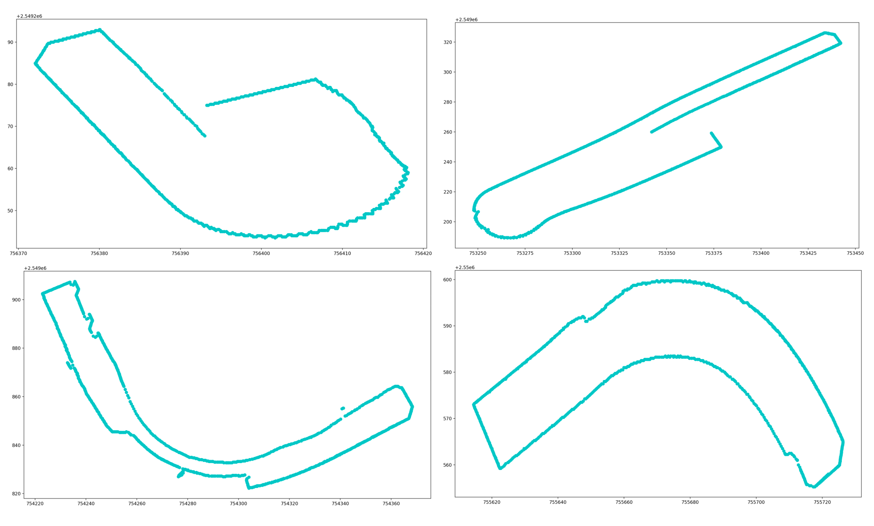

邊緣處理

接下來一步，就是需要根據RTK信息來對邊緣的兩端進行截斷(不然封閉的區域車也沒發行駛)，此步驟略微繁瑣，邏輯簡化如下：

根據屬性判斷是否是直行，轉彎還是掉頭路口等

根據不同的屬性，設置不同的切分邏輯

直行|轉彎，采用雙頭切分，分別根據起始和終止RTK位置，通過設置距離參數來找訓左右兩端的切分點進行切分。

掉頭，采用單頭切分，選定起始位置后定位關鍵點，通過設置較長的距離來貫穿整個掉頭路口，定位4個點進行切分。

過濾異常點，平滑處理。

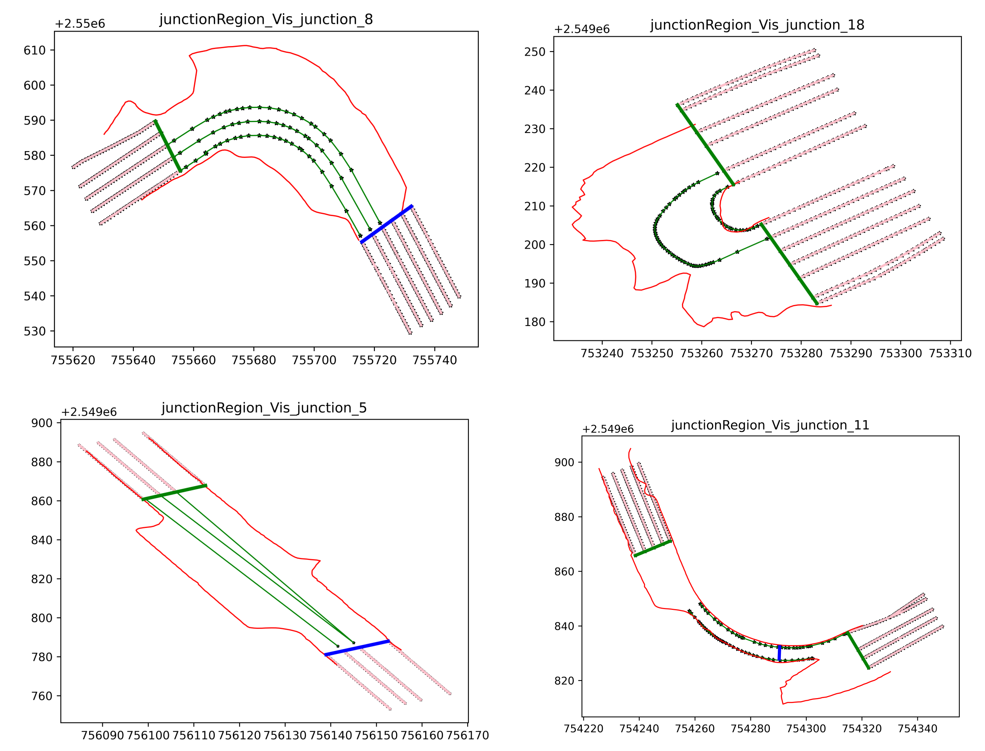

切分前后效果，這里藍色是切分后的邊緣

最后，就是不斷的優化和迭代的邏輯了，模型效果不好那就優化模型，邏輯不夠魯邦就優化邏輯。之前有提到數據集中的freespace不是以實際道路邊緣邊界區分的，所以后面還需要標數據進行模型優化。



為了驗證精度是否夠高，可以拼接到HD上進行對比

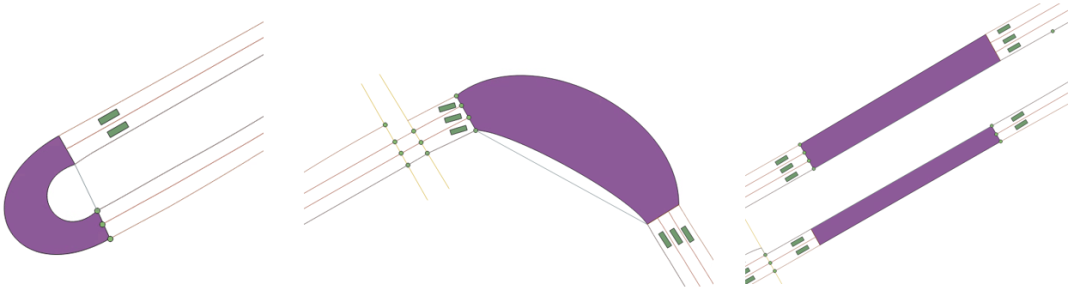

底圖是hd提供的車道線和參考線，紅色是路口的道路邊界

最后的最后，PNC實際上用不了這種異形的邊緣的，事實證明了，一切的一切還是要向HD看齊，所以還要根據生成的邊緣來做二次約束進行曲線平滑優化處理。這里就不展開講了，又是一個非常復雜的數學問題。



基于邊緣約束優化后效果

三、結論

本方案只是提供了一種快速落地的思路，里面實際上還有很多的細節問題需要進行優化。不過基于freespace的方案相比于只去預測道路邊緣的方案來說，泛化能力相對來說會強一點，同時可以一份標注數據多種用途。不過速度上需要注意，離線可以滿足要求，在線實時還是要看優化的效率。
