涉及參數預覽：

1、上篇

焦距，工作距離與放大倍率，光圈與景深，視場角，畸變

2、下篇

最大傳感器尺寸，入瞳與出瞳，光學總長，主光角CRA，分辨率，MTF曲線，變焦，調焦，遠心光路結構，遠心度，相機接口（卡口類型）





       成像鏡頭是光學產品的重要的組成部分，它的作用是將目標物體成像在圖像傳感器上。本期追光小課堂將繼續對成像鏡頭的參數和術語進行說明解釋，幫助我們更好的理解鏡頭的性能特點，針對不同的應用場景完成鏡頭的選型搭配。



1.   最大傳感器尺寸

       如下圖所示，鏡頭在像平面的成像是圓形，但接收?qǐng)D像的傳感器通常為矩形，所以最終保存的圖像是矩形。

圖1,圓形相面與矩形傳感器



       以下圖為例，鏡頭成像尺寸會按照通用傳感器的尺寸設計，使得圓形像面外沿與矩形傳感器四角正好相接，這個傳感器尺寸就是該鏡頭的最大傳感器尺寸（下圖綠色2/3"傳感器）。如果使用更大尺寸的傳感器（下圖紫色1"傳感器）四個角會在鏡頭圓形像之外。使用更小尺寸的傳感器（下圖粉色1/1.8"傳感器），傳感器只采集到圓形像較小區域，視場和視場角會變小。





圖2,11mm直徑像面與不同尺寸傳感器的匹配效果







       市面上通用傳感器的名稱表述，既不是傳感器的任何一條邊長也不是對角線長度，這樣的尺寸標注難以形成具體尺寸的概念。



       下表是市場上常見的通用傳感器尺寸規格信息，傳感器對角線長度匹配鏡頭的像面尺寸的那款傳感器就是鏡頭的最大傳感器尺寸。

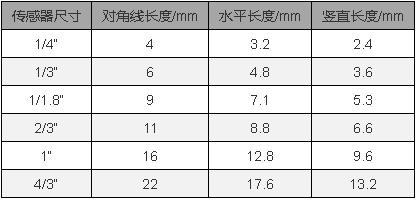

表1,常見通用傳感器



2.   出瞳，入瞳與孔徑光闌



       出瞳：出瞳是限制出射光束的有效孔徑，是孔徑光闌被后方光學系統所成的像；出瞳距離是出瞳與鏡頭最后一個鏡片表面的距離；出瞳直徑就是孔徑光闌對后方光學系統所成的像的大小。



       入瞳：入瞳是限制入射光束的有效孔徑，是孔徑光闌被前方光學系統所成的像；入瞳距離是入瞳與鏡頭第一個鏡片表面的距離；入瞳直徑就是孔徑光闌對前方光學系統所成的像的大小。



       孔徑光闌：光路中所有可以限制光束的開孔屏或者透鏡邊框都可稱為光闌，其中最終限制光路入射光束大小的光闌稱為孔徑光闌。

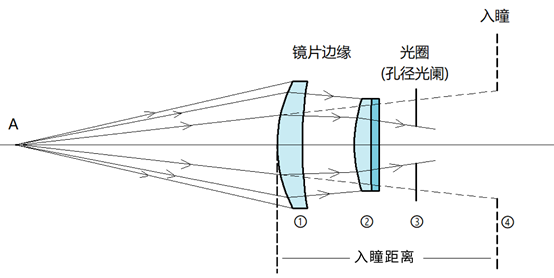

圖3，入瞳，入瞳距離，孔徑光闌



       以上圖光路為例，1，2鏡片邊緣，3光圈都可以限制入射光束，圖中能通過1號鏡片的光束只有一部分能進入2號鏡片，通過2號鏡片的光束只有一部分能進入3號光圈，所以3號光圈最終限制能進入鏡頭成像的光束大小，也就是這個光路的孔徑光闌。在A點觀測時，3號光圈被1號和2號透鏡放大成4號虛像，A點發出的光經1號2號透鏡進入3號光圈，與光從A點直接進入4號等效。把光圈對兩個透鏡所成的4號像稱為入瞳，入瞳與鏡頭第一個鏡片之間的距離就是入瞳距離。



3.   MTF曲線和分辨率



       鏡頭的分辨率是指鏡頭可以分辨兩個靠近的點的能力，也稱為解析力。鏡頭分辨率通常使用MTF曲線表征。



       MTF曲線表示空間頻率與傳遞函數值的關系。橫坐標表示空間頻率，即每mm線對數，可以代表兩個點的靠近程度。縱坐標表示傳遞函數代表對比度，數值為1，線對對比明顯，可清晰分辨；數值為0，線對沒有反差無法分辨。

圖4,線對對比度1和0.6的圖像



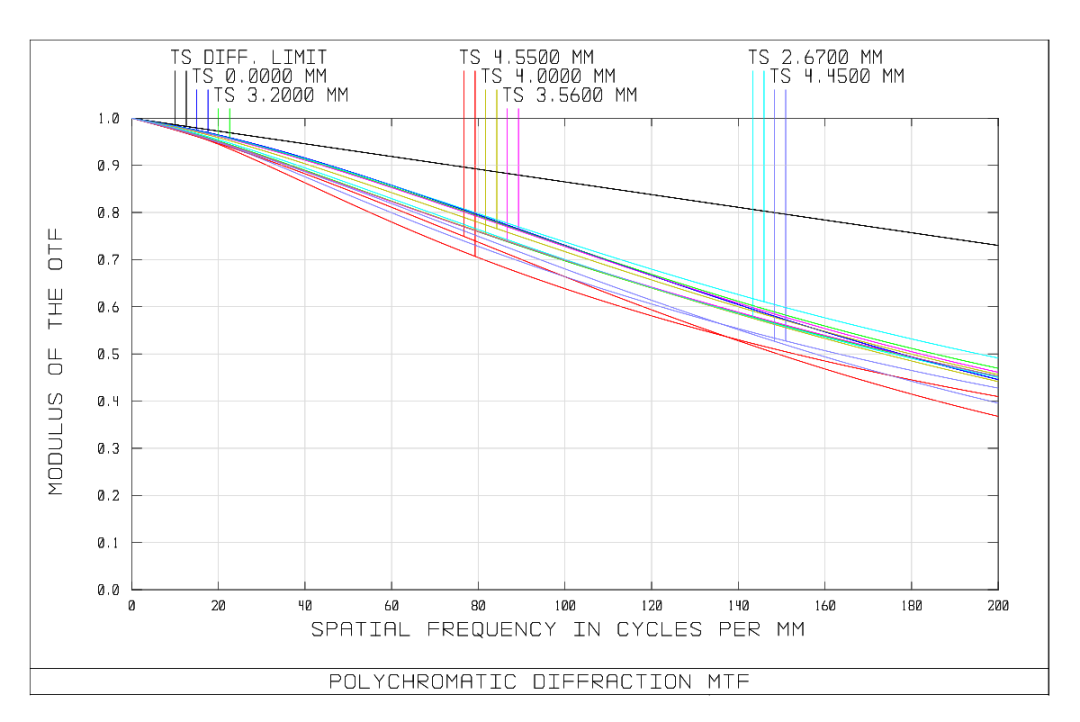

圖5,某型號鏡頭MTF曲線



       圖5中有多條曲線，每條曲線都標注像高。0mm表示軸上MTF數值，4.5mm表示軸外像高4.5mm的MTF數值。不同像高的MTF曲線趨勢一致性高，不分散，表示鏡頭軸上軸外一致性高。黑色直線代表受物理極限限制的MTF數值。



       傳感器分辨率一般指橫向與縱向像素?cái)?shù)乘積，如500萬像素，傳感器橫向與縱向像素?cái)?shù)為2560×1920。單個像素即像元的尺寸，與傳感器的尺寸和分辨率相對應?？梢愿鶕?jù)表1傳感器尺寸除以像素?cái)?shù)量，得到像元尺寸。如2/3“ 500萬傳感器，像元尺寸3.4μm。鏡頭的分辨率應與像元尺寸匹配。通常按照線對尺寸的一半選擇像元尺寸。



       以1/1.8“小像元鏡頭為例，是230lp/mm高分辨率設計，線對尺寸1000/230μm=4.34μm，匹配像元尺寸為4.24/2μm=2.17μm，可以匹配市面上2.2μm的傳感器。選擇比2.2μm小的像元，并不能帶來更豐富的細節。



4.   主光角



       鏡頭主光角CRA（Chief Ray Angle），表示鏡頭主光線與光軸的夾角。主光線是從被觀測物體發射，經孔徑光闌的中心到成像的光線。



       傳感器主光角CRA，表示可以聚焦到像素上的光線的最大角度。超過此角度的光束不能完全被傳感器接收。一般要求鏡頭CRA不大于相機傳感器CRA。

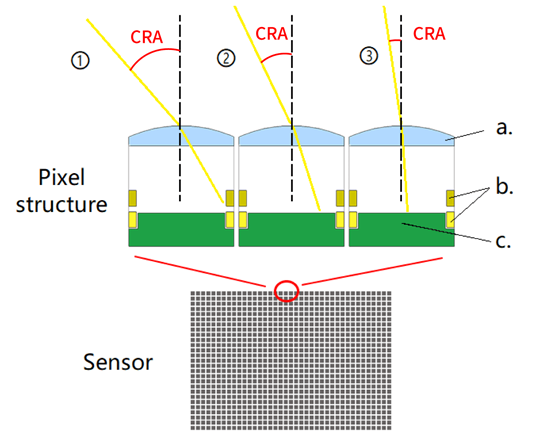

圖6,傳感器主光角

a.像素上方聚光透鏡，b.金屬導線，c.光電轉換區域。

       圖中1號光線主光角超過傳感器CRA，光線無法到達光電轉換區域；2號3號主光角小于傳感器CRA，光線可以到達光電轉換區域。



5.   遠心光路結構與遠心度

       遠心光路有物方遠心，像方遠心和雙遠心三種結構。

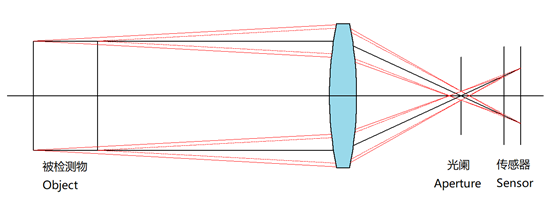

圖7,物方遠心光路

       孔徑光闌在像方焦平面上，進入鏡頭的主光線都通過光闌中心的像方焦點，在物方這些主光線都平行于光軸。即只有平行于光軸的光線才能通過光闌，被測物距離鏡頭遠近，成像大小一致。



圖8，像方遠心光路

       孔徑光闌在物方焦平面上，進入鏡頭的主光線都通過光闌中心的物方焦點，在像方這些主光線都平行于光軸。通過光闌的光線通過鏡頭都平行與光軸，傳感器與鏡頭距離不影響成像大小。

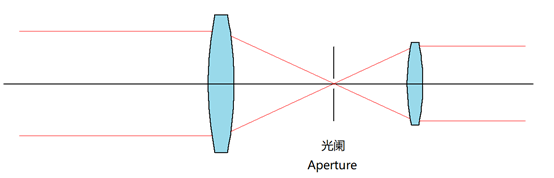

圖9，雙遠心光路



       光闌所在的平面，既是物方焦平面，也是像方焦平面。物方主光線與像方主光線都平行于光軸。



       遠心度：遠心鏡頭主光線偏離于光軸的角度，角度越小遠心度越好，成像的倍率誤差就越小，測量也就越精確。

6.   卡口



       主流工業鏡頭一般使用C卡口，卡口螺紋M25.4x0.8



       具體名稱和，對應法蘭距，以及螺紋尺寸請見下表：



表2，常見鏡頭卡口規格



7.   光學總長

       鏡頭第一片鏡片表面到像平面的距離就是鏡頭的光學總長。

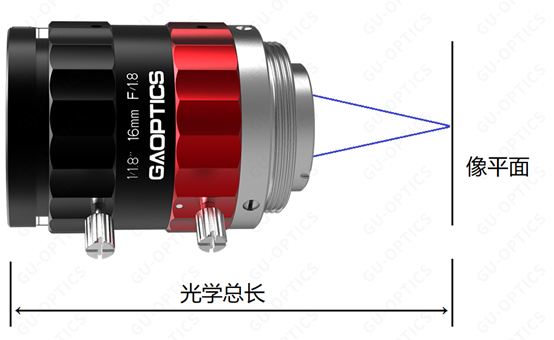

圖10，光學總長示意圖



8.   調焦和變焦

       在使用定焦鏡頭時，通常所說的調焦，其實是對焦。定焦鏡頭的焦距是固定不變的，當改變工作距離時，手動調節鏡頭對焦環，使成像清晰。



       當不方便通過改變工作距離來控制成像大小時，可以更換其他焦距的鏡頭，或者使用變焦鏡頭。變焦鏡頭比定焦鏡頭多一個變焦環，旋轉變焦環可以改變視場角，當工作距離不變時，可以改變成像的大小。



       以上是成像鏡頭的參數名詞解釋圖文說明，基本涵蓋了日常工作中所能遇到的各類鏡頭相關的專業術語。之后的文章中，我們將位各位讀者帶來光學元件的各種參數名詞圖文解說，敬請期待。
