標定板使用方法

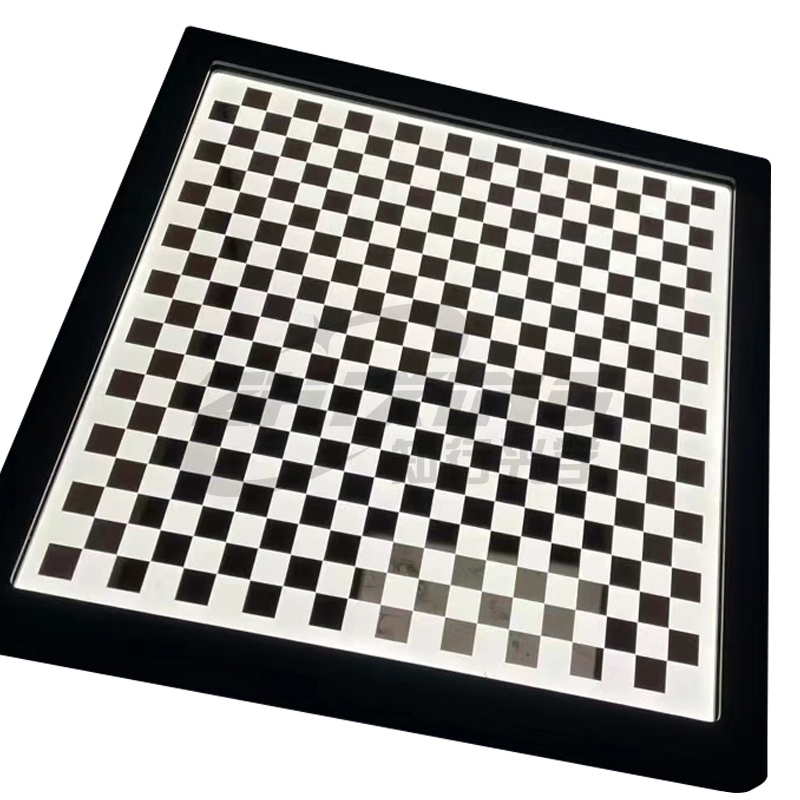

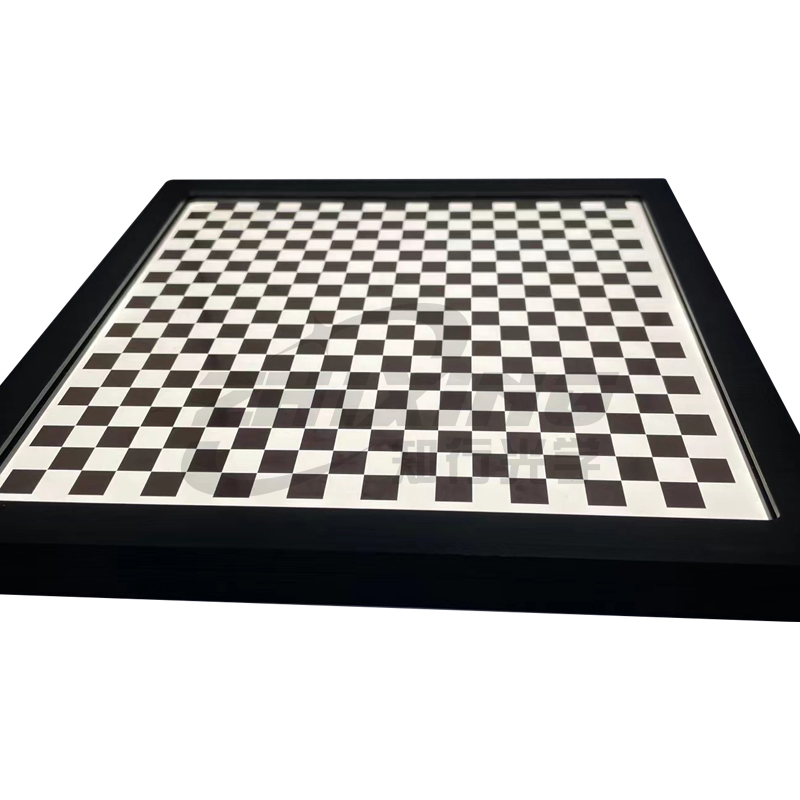

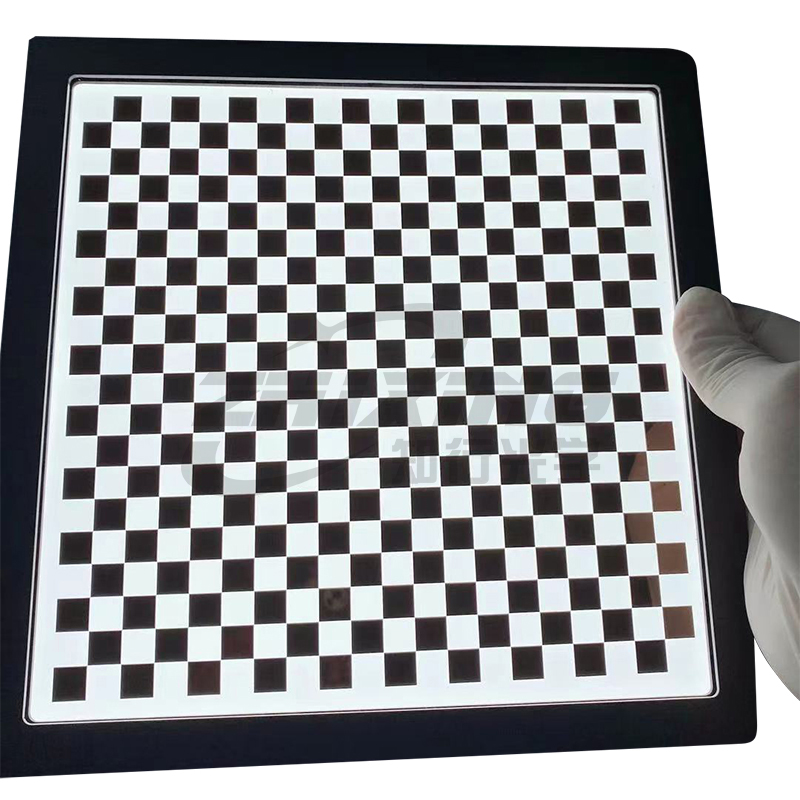

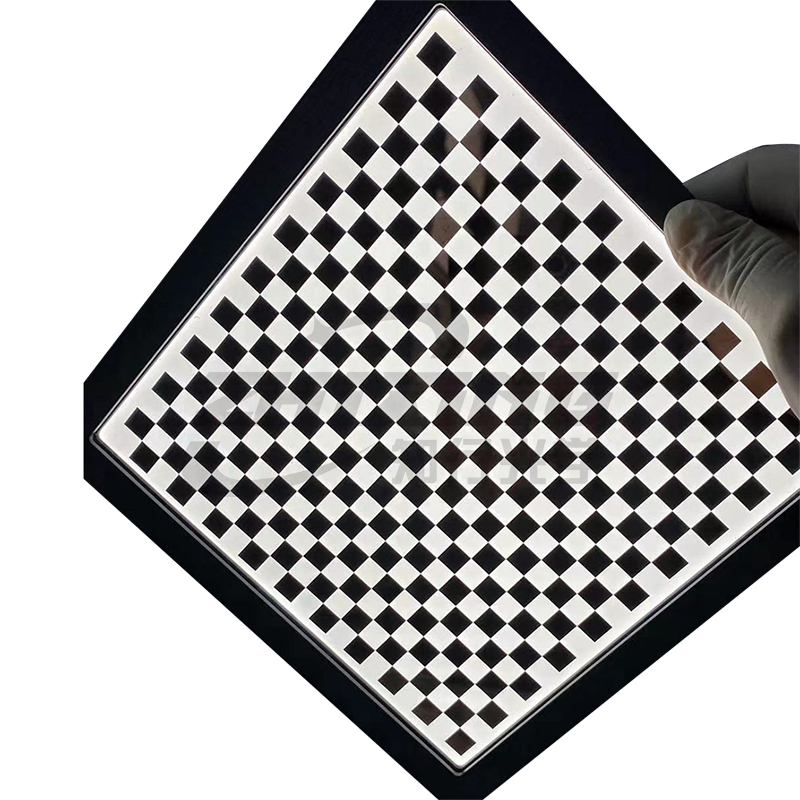

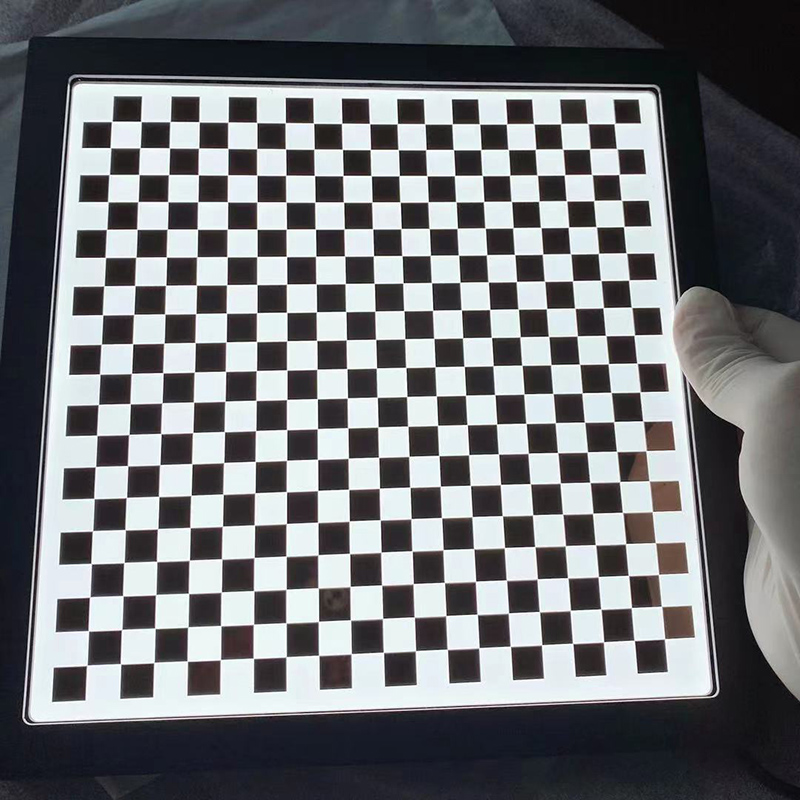

標定板是一種用于相機標定的工具,它可以幫助我們準確地測量相機的畸變和相機內外參數,從而提高圖像的質量和準確性。本文將介紹標定板的使用方法,以幫助讀者更好地理解和應用這一工具。
一、標定板的選擇
在選擇標定板時,我們應考慮以下幾個因素:
1. 板材質量:標定板應選用高質量的材料制作,以確保其平整度和穩(wěn)定性。
2. 標定板尺寸:標定板的尺寸應根據實際應用需求選擇,一般常見的尺寸有10×10cm、20×20cm等。
3. 標定板格點數:標定板上的格點數越多,標定結果的準確性越高,但同時也增加了標定的難度。
二、標定板的擺放
在進行相機標定之前,我們需要將標定板放置在相機的拍攝范圍內,并保持平整。以下是一些擺放標定板的注意事項:
1. 距離要適中:標定板應該放置在相機的拍攝范圍內,距離相機適中,以確保標定結果的準確性。
2. 角度要正對:標定板應該正對相機鏡頭,避免出現傾斜或旋轉的情況。
3. 光線要均勻:在拍攝標定板時,應確保光線均勻分布,避免出現陰影或過曝的情況。
三、標定板的拍攝
在擺放好標定板后,我們可以使用相機進行標定板的拍攝。以下是一些拍攝標定板的技巧:
1. 調整焦距:在拍攝標定板時,應根據實際需求調整相機的焦距,以確保標定板上的格點清晰可見。
2. 多角度拍攝:為了獲取更準確的標定結果,我們可以從不同的角度和方向拍攝標定板,以覆蓋更多的信息。
3. 多張圖像拍攝:為了提高標定的準確性,我們可以拍攝多張標定板的圖像,然后將它們進行融合,得到更精確的標定結果。
四、標定板的數據處理
在完成標定板的拍攝后,我們需要對拍攝得到的圖像進行數據處理,以獲取相機的畸變和內外參數。以下是一些數據處理的步驟:
1. 提取角點:首先,我們需要從標定板的圖像中提取出角點的坐標信息,這些角點是進行標定的基礎。
2. 計算畸變參數:通過對提取的角點進行畸變校正,我們可以計算出相機的畸變參數,如徑向畸變和切向畸變。
3. 計算內外參數:利用畸變校正后的角點坐標,我們可以計算出相機的內外參數,包括相機的焦距、主點坐標和旋轉矩陣等。
五、標定結果的評估
在完成標定后,我們需要對標定結果進行評估,以確保其準確性和可靠性。以下是一些評估標定結果的方法:
1. 重投影誤差:通過將標定結果應用到新的圖像中,并計算重投影誤差,來評估標定的準確性。
2. 視覺效果:通過觀察標定結果應用到圖像中的效果,來評估標定的可靠性。
3. 實際應用:將標定結果應用到實際應用中,如三維重建或機器視覺任務中,來評估標定的效果和穩(wěn)定性。
標定板是一種重要的相機標定工具,通過正確使用標定板,我們可以獲得準確的相機畸變和內外參數,從而提高圖像的質量和準確性。希望本文的介紹能夠幫助讀者更好地理解和應用標定板。 |
