產品簡介

      ‌分辨率板，也被稱為光學分辨率板或分辨率標定板，是一種用于測試和評估成像系統分辨率的工具。它通過集成不同分辨率單元，并在成像面上被插入作為觀測的依據，來檢驗成像系統的能力。

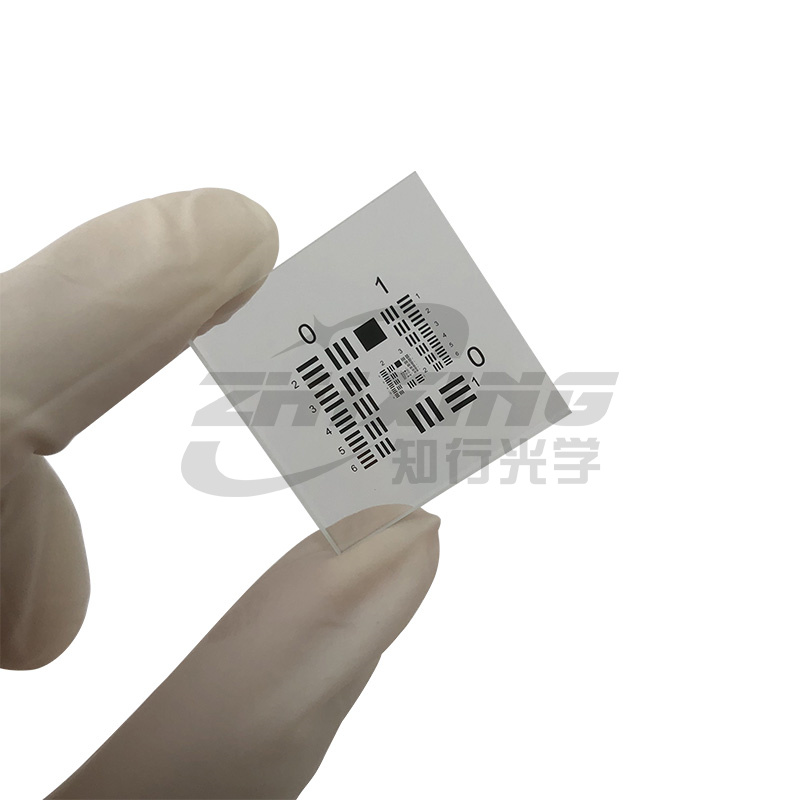

      ‌美國標準USAF 1951分辨率板，符合美國 MIL-STD-150A 標準，由美國空軍于 1951 年創建。被廣泛地應用于測試光學成像系統的分辨能力，經常被簡稱為：“美軍標1951”，“美標”，“USAF1951”。

‌      ‌分辨率板主要用于對成像系統的能力進行評估測試，以及各類光學儀器設備的成像質量評價。

      ‌分辦率板有一系列水平和垂直線，用于確定成像系統分辨率。一組內有六個元素(水平和垂直線對)，十組構成分辨率圖案。左圖展示分辨率板上-2組的2和3元素。

      ‌分辨率板以三條線為一個集合，提高識別的分辨率的能力。當線集大模糊使重疊部分看似形成了倒立的更清晰的線，偽分辨率就會發生。這可能誤讀光學系統分辨率，因?yàn)榫€看似能夠分辨。偽分辦率也會使線集中看似少一條線。由于三條線和兩條線的差異相比五條線和四條線的差異更容易被發現，因此分辨率板以三條線為一個集合更容易識別偽分辨率。下圖為計算公式。

USAF1951美標分辨率板產品參數圖紙

產品選型，根據自己的線寬需求、場景確認型號，線寬越細，精度要求越高。

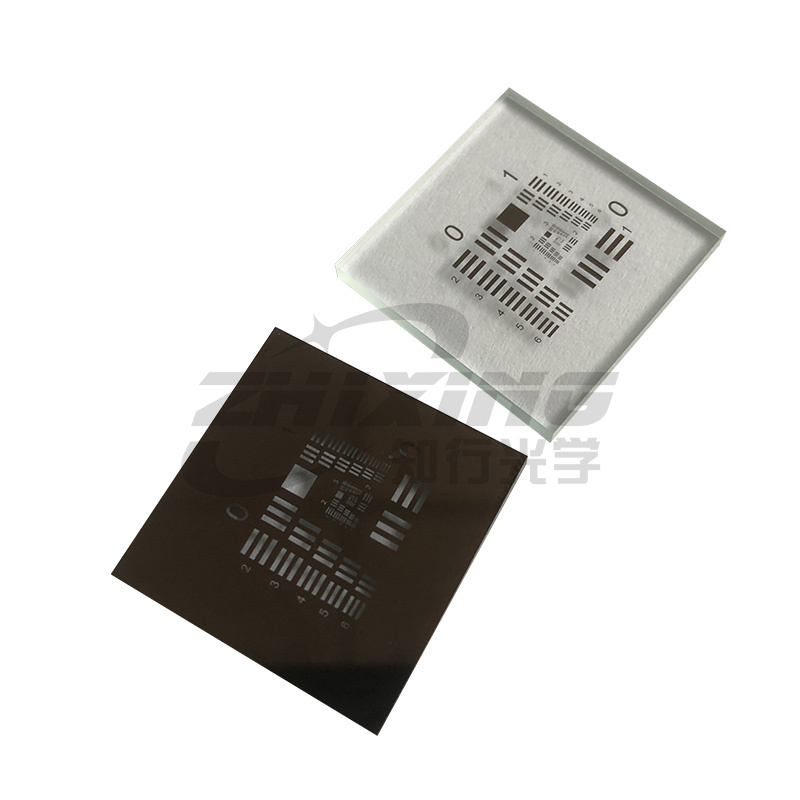

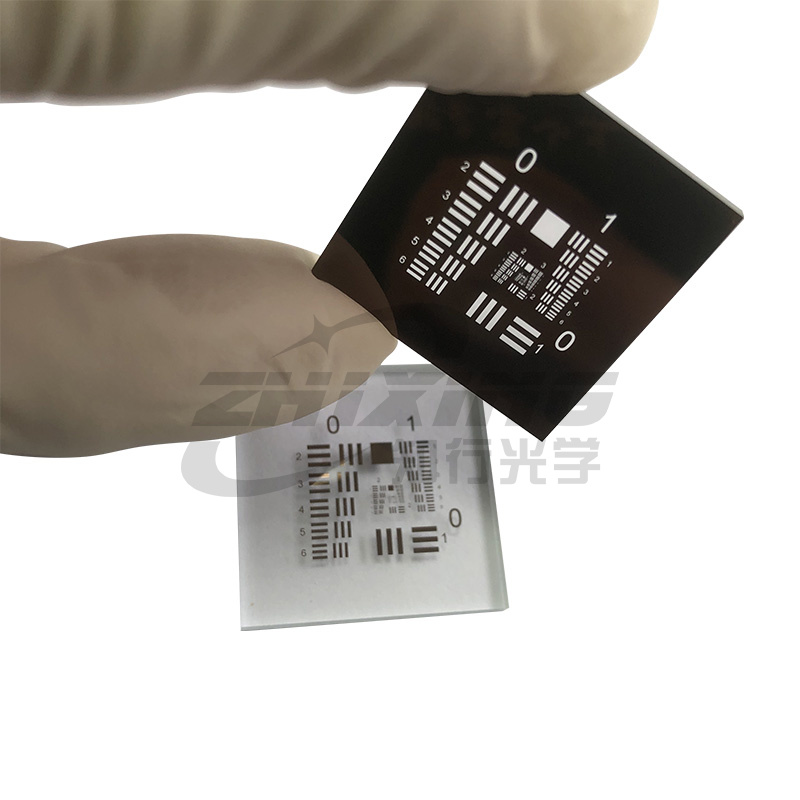

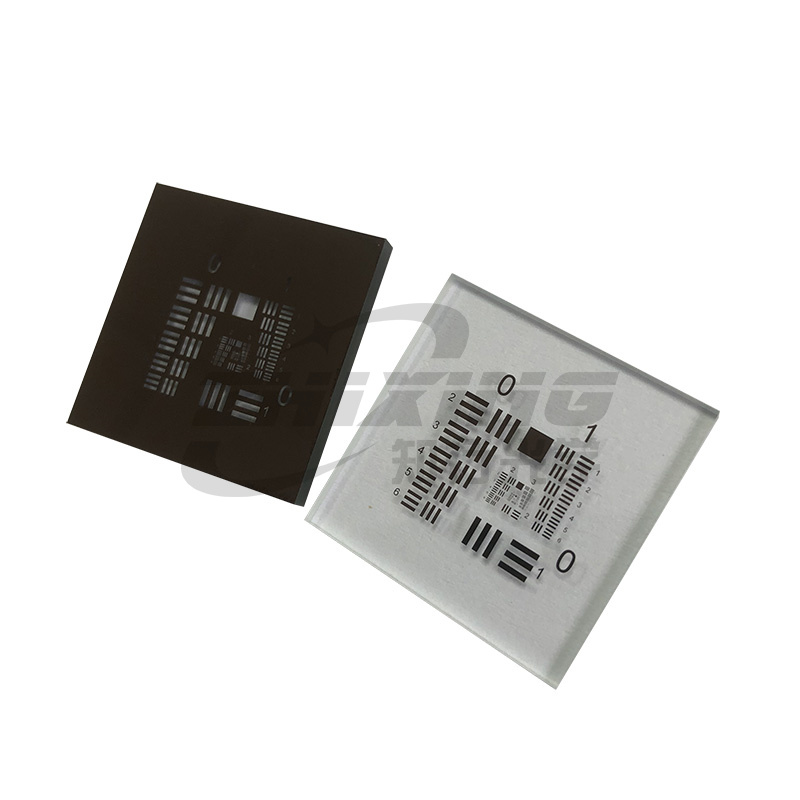

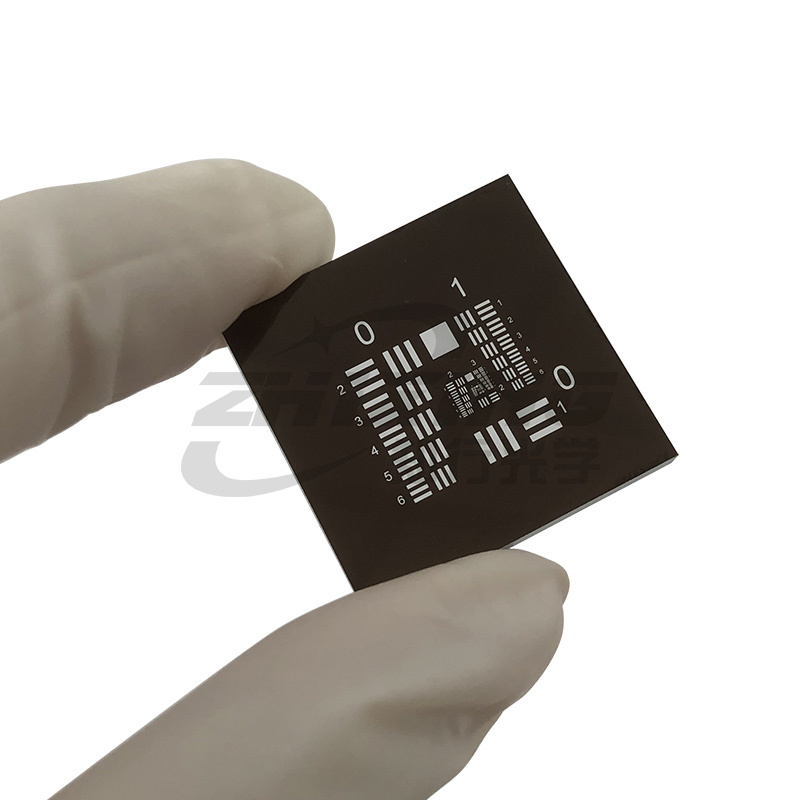

玻璃分辨率板（正片就是W，負片是B）
